در صنایع سنگین مانند تولید سیمان، فولاد، آلومینیوم، نیروگاهها، صنایع شیمیایی و پتروشیمی، معادن و فرآوری مواد معدنی، حجم عظیم مواد پودری، گرانولی و ضایعات جامد تولید شده در نقاط مختلف یک مجتمع صنعتی، چالش لجستیکی و عملیاتی بزرگی ایجاد میکند. استفاده از مکندههای پرتابل متعدد در چنین مقیاسی نه تنها مقرون به صرفه نیست، بلکه از نظر نیروی انسانی، زمان و نگهداری نیز فوقالعاده پرهزینه است.

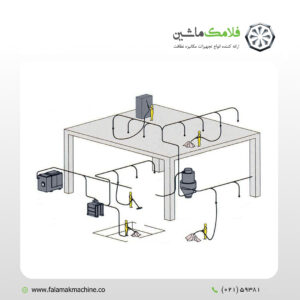

در این شرایط، مکنده مرکزی صنعتی دائم کار (Central Industrial Vacuum System) تنها راهکار مهندسی شده و هوشمند است که با نصب یک دستگاه قدرتمند و یکپارچه در یک نقطه مرکزی و اتصال آن به شبکه لولهکشی ثابت در سراسر کارخانه، میتواند حجم عظیم مواد را با کمترین دخالت انسانی و با راندمان بالا جمعآوری کند.

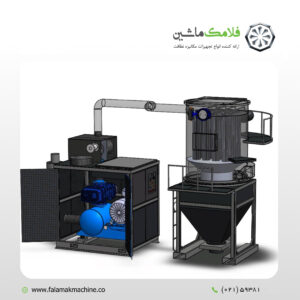

مدل FLVAC CENTRAL E از محصولات شرکت فلامک ماشین به عنوان نماینده رسمی IPC در ایران، با بهرهگیری از پمپ روتز دائم کار (Roots Blower)، توان مصرفی ۴۵ تا ۲۵۰ کیلووات، مخزن ۱۰۰۰ لیتری و سیستم فیلتراسیون پیشرفته، یک راهکار قدرتمند و قابل سفارشیسازی برای صنایع سنگین ارائه میدهد. این مقاله به تحلیل اصول طراحی، اجزای کلیدی، کاربردها و مزایای این سیستمها میپردازد.
در صورت نیاز به کسب اطلاعات بیشتر درمورد مکنده مرکزی صنعتی دائم کار میتوانید با شمارهی 09912817939 یا تلفن ثابت 02159381 تماس حاصل فرمایید و یا ویدئوهای نظافتی را در وبسایت Falamakmachine.TV مشاهده کنید.
پمپ روتز: قلب تپنده یک سیستم مکش قدرتمند و دائم کار
مهمترین تفاوت مکنده مرکزی FLVAC CENTRAL E با مکندههای صنعتی معمولی، استفاده از دمنده روتز (Roots Blower) یا پمپ خلأ روتاری لوب (Rotary Lobe Blower) به جای موتورهای وکیوم معمولی (مانند ساید چنل یا توربینی) است.
پمپ روتز یک دمنده جابجایی مثبت (Positive Displacement Blower) است که از دو روتور (پره) ۸ یا ۳ لوب که در جهات مخالف میچرخند، تشکیل شده است.
این روتورها با تلرانس بسیار کم (بدون تماس فلز به فلز) در داخل یک محفظه میچرخند و حجم ثابتی از هوا را در هر دور محبوس کرده و به سمت خروجی هدایت میکنند.
این فناوری، برخلاف مکندههای گریز از مرکز (سانتریفیوژ)، قادر است خلأ (مکش) بسیار بالایی را حتی در دبیهای هوای بالا (تا دهها هزار متر مکعب در ساعت) حفظ کند.
مهمترین ویژگی پمپ روتز برای کاربردهای صنعتی سنگین، قابلیت کارکرد دائم (۲۴ ساعته و ۷ روز هفته) بدون کاهش راندمان است. این پمپها به طور خاص برای کار مداوم و در شرایط سخت صنعتی طراحی شدهاند. توان مصرفی مدل FLVAC CENTRAL E از ۴۵ تا ۲۵۰ کیلووات متغیر است که آن را قادر میسازد حجم هوای عظیمی را از طریق شبکه لولهکشی به طول چند صد متر جابجا کند.
همچنین سطح صدای پمپهای روتز با نصب سایلنسور (Silencer) در ورودی و خروجی به میزان قابل توجهی (تا ۸۵ دسیبل در محل) کاهش مییابد که برای محیطهای کاری صنعتی قابل قبول است.
سیستم فیلتراسیون پیشرفته و تمیزکننده پالس جت
در سیستمهای مکنده مرکزی که حجم عظیم ذرات جامد (غبار، پودر، براده) از آنها عبور میکند، فیلتراسیون کارآمد و تمیزکاری خودکار فیلترها برای حفظ راندمان مکش حیاتی است. FLVAC CENTRAL E به فیلترهای تخصصی صنعتی با مساحت ۳۰ تا ۵۰ متر مربع مجهز است.
جنس این فیلترها معمولاً از پلی استر با پوشش تفلون (PTFE) و یا فیلترهای نسوز (برای دماهای بالا) است که راندمان جذب بالایی برای ذرات زیر میکرون دارند. برای جلوگیری از گرفتگی سریع فیلترها، سیستم مجهز به سیستم تمیزکننده فیلتر به روش پالس جت هوای فشرده (Reverse Pulse Jet) است.
در این سیستم، نازلهای مخصوص روبروی سطح تمیز فیلتر نصب شدهاند و به طور دورهای (معمولاً هر چند دقیقه یکبار) یک پالس کوتاه هوای فشرده (با فشار ۶-۸ بار) در جهت مخالف جریان اصلی هوا، به داخل فیلتر تزریق میشود. این انفجار هوا لایه گرد و غبار چسبیده به سطح فیلتر را به شدت میلرزاند و جدا میکند و ذرات به پایین مخزن میریزند.
عملکرد این سیستم کاملاً خودکار و بدون نیاز به توقف دستگاه است و تضمین میکند که فیلتر همواره مانند اول تمیز باقی بماند. این ویژگی در کاربردهایی مانند جمعآوری غبار سیمان، پودر سنگ، گچ و مواد شیمیایی پودری که به شدت چسبنده هستند، حیاتی است.
مخزن ۱۰۰۰ لیتری و سیستم تخلیه خودکار
مخزن جمعآوری مواد در مکنده FLVAC CENTRAL E دارای ظرفیت بسیار بالای ۱۰۰۰ لیتر (۱ متر مکعب) است که برای کارخانههای بزرگ با حجم بالای ضایعات طراحی شده است. جنس مخزن از فولاد کربنی ضخیم (با روکش ضد خوردگی) یا استیل ضد زنگ (برای محیطهای مرطوب یا خورنده) ساخته میشود. برای تخلیه آسان و بهداشتی مخزن بدون نیاز به خاموش کردن سیستم، دستگاه مجهز به سیستم تخلیه خودکار (Auto-Discharge System) است.
این سیستم شامل یک شیر پروانهای (Butterfly Valve) یا درب کشویی (Slide Gate) در کف مخزن و یک محفظه واسط (Air Lock) است که ضمن حفظ خلأ درون مخزن، امکان تخلیه مواد به بیرون را فراهم میکند.
تخلیه میتواند به صورت دورهای (مثلاً هر ۴ ساعت) یا بر اساس سطح پر شدن مخزن (با استفاده از سنسور لول سوئیچ) انجام شود. برای موادی که تمایل به پل زدن (Bridging) و گیر کردن در خروجی دارند (مانند پودرهای مرطوب)، از سیستم تخلیه وایبراتوری (Vibratory Discharge) یا اسکرو کانوایر (Screw Conveyor) استفاده میشود.
قابلیت سفارشیسازی و مهندسی بر اساس نیاز مصرف کننده
یکی از بزرگترین مزایای مکنده مرکزی FLVAC CENTRAL E، قابلیت طراحی، مهندسی و سفارشیسازی کامل بر اساس نیاز خاص هر صنعت است. هیچ دو کارخانهای شرایط یکسانی ندارند، بنابراین یک سیستم از پیش تعیین شده معمولاً پاسخگوی همه نیازها نیست.
فلامک ماشین با تیم مهندسی خود، بر اساس عوامل زیر یک سیستم منحصر به فرد طراحی میکند: نوع ماده (پودری، گرانولی، چسبنده، ساینده، خورنده)، دبی و خلأ مورد نیاز (بر اساس طول و قطر شبکه لولهکشی)، تعداد و موقعیت ایستگاههای مکش (دریچههای دیواری) در کارخانه، شرایط محیطی (دمای بالا، رطوبت، غبار قابل اشتعال)، و نیازهای خاص مانند فیلتر HEPA، عایق صوتی اضافی، یا سیستم تخلیه به کانتینر.
همچنین این سیستم میتواند با خطوط تولید خودکار (مانند پرسهای پانچ، دستگاههای بستهبندی، سیلوها) ادغام شده و به صورت خودکار مواد ضایعاتی را از مبدأ جمعآوری کند. در نتیجه، خروجی نهایی یک سیستم کاملاً بهینه و منطبق با نیازهای عملیاتی شما خواهد بود که بالاترین راندمان و کمترین هزینههای عملیاتی را به همراه دارد.
کاربردهای کلیدی در صنایع مختلف
مکندههای مرکزی با پمپ روتز و مخزن بزرگ در صنایع زیر کاربرد حیاتی دارند. در صنعت سیمان، برای جمعآوری غبار سیمان از فیلترهای کیسهای (Baghouse) و خطوط انتقال پنوماتیک.
در صنایع فولاد و ریختهگری، برای مکش پوستههای اکسیدی (Mill Scale) و غبار کوره از زیر خطوط نورد و کورههای قوس الکتریکی. در صنایع پتروشیمی و شیمیایی، برای تخلیه کیسههای پودر (Bag Dump Stations) و جمعآوری مواد شیمیایی پودری.
در نیروگاههای برق (زغال سنگ و بیومس)، برای جمعآوری غبار زغال و خاکستر بادی (Fly Ash). در صنایع غذایی در مقیاس بزرگ (آرد، شکر، نشاسته)، برای مکش محصول از سیلوها و هاپرها. همچنین در صنایع بازیافت، برای جمعآوری ضایعات کاغذ، پلاستیک و مقوا.
در معادن و فرآوری مواد معدنی برای مکش پودرهای معدنی در ایستگاههای بارگیری و تخلیه
شرکت فلامک ماشین با گارانتی یک سال و خدمات پس از فروش ۱۵ ساله، از طراحی تا نصب و راهاندازی، تعمیر و نگهداری سیستمهای مکنده مرکزی را پشتیبانی میکند.
درصورت نیاز میتوانید درمورد واترجت صنایع غذایی از طریق لینک مقالات سایت اطلاعات کسب کنید.
سؤالات متداول کاربران
- تفاوت اصلی پمپ روتز با دمنده ساید چنل (توربینی) چیست؟پمپ روتز قادر به تولید خلأ بسیار بالاتر (تا ۵۰۰ میلیبار یا بیشتر) و دبی هوای بسیار بالاتر (تا ۲۰,۰۰۰ متر مکعب در ساعت) نسبت به ساید چنل است. همچنین در کارکرد مداوم ۲۴ ساعته بسیار بادوامتر و قابل اطمینانتر است. معایب آن صدای بیشتر و مصرف انرژی بالاتر است.
- آیا میتوان مواد چسبنده و مرطوب را با FLVAC CENTRAL E مکش کرد؟بله، اما باید فیلتر PTFE (غیرچسبنده) و سیستم پالس جت قویتر (با فشار هوای بالاتر) و همچنین سیستم تخلیه وایبراتوری یا اسکرو کانوایر استفاده شود. برای مواد خیلی مرطوب (مانند گل و لجن)، مکندههای آب و خاک گزینه بهتری هستند.
- آیا نصب سیستم مکنده مرکزی در یک کارخانه در حال بهرهبرداری امکانپذیر است؟بله، اما پیچیدهتر و هزینهبرتر از ساختمان جدید است. نیاز به عبور لولهها از سقف، دیوارها یا کف (اغلب از طریق کانالهای عبور موقت) و احتمال توقف کوتاه مدت خط تولید دارد. با برنامهریزی دقیق، قابل انجام است.
- آیا میتوان یک مکنده مرکزی را به خطوط تولید خودکار (مانند رباتها و دستگاههای پرس) متصل کرد؟بله، این یکی از اهداف اصلی طراحی این سیستمها است. با نصب شیرهای برقی و سنسورهای فعالسازی، میتوان به طور خودکار و در لحظه مورد نیاز، مکش را در نقطه مورد نظر روشن کرد.
- آیا FLVAC CENTRAL E برای محیطهای دارای غبار قابل اشتعال (ATEX) مناسب است؟بله، فلامک ماشین قابلیت تجهیز این سیستم به استاندارد ATEX (ضد انفجار) برای محیطهای گازی یا غبار (Zone 1, 2 و 21, 22) را دارد. این شامل پمپ روتز ضد جرقه، فیلترهای رسانا و سیستم اتصال به زمین میشود.
- چه توان الکتریکی برای نصب FLVAC CENTRAL E نیاز است؟دستگاه به برق سه فاز ۴۰۰ ولت (۵۰ هرتز) نیاز دارد. توان مصرفی بسته به مدل از ۴۵ تا ۲۵۰ کیلووات متغیر است. شما باید یک خط اختصاصی از تابلو برق اصلی به محل نصب دستگاه (اتاق موتورخانه) بکشید.
- عمر مفید پمپ روتز در این سیستم چقدر است؟با نگهداری مناسب (تعویض به موقع روغن، تعویض بلبرینگ و آببندها هر ۲۰,۰۰۰-۳۰,۰۰۰ ساعت)، پمپ روتز با کیفیت میتواند ۱۵ تا ۲۰ سال یا بیشتر عمر کند. قطعات مصرفی آن در دسترس و قابل تعویض هستند.
- آیا FLVAC CENTRAL E برای مکش از ارتفاع (طبقات بالای ساختمان) مناسب است؟بله، به دلیل قدرت خلأ بسیار بالای پمپ روتز (تا -۵۰۰ میلیبار)، میتواند مواد را از ارتفاع ۳۰-۵۰ متری نیز به راحتی بمکد. برای کاربردهای خیلی بلند (مثلاً ۸۰ متر)، ممکن است به پمپ بوستر یا طراحی خاص لولهکشی نیاز باشد.
- آیا میتوان سیستم FLVAC CENTRAL E را بدون شبکه لولهکشی و به صورت متمرکز (یک نقطه ورودی) استفاده کرد؟بله، اگر فقط نیاز به تخلیه یک نقطه (مثلاً سیلو یا مخزن) دارید، میتوانید دستگاه را مستقیماً به آن نقطه متصل کنید و از آن به عنوان یک مکنده غول پیکر تک کاربره استفاده کنید. در این حالت نیازی به شبکه لولهکشی در سطح کارخانه نیست.
- هزینه تعمیر و نگهداری سالانه این سیستم چقدر است؟تقریباً ۳-۵ درصد هزینه سرمایهگذاری اولیه. شامل تعویض روغن پمپ (هر ۲۰۰۰-۴۰۰۰ ساعت)، تعویض فیلترهای هوای ورودی و خروجی، و سرویس بلبرینگها میشود. هزینه تعویض فیلترهای اصلی بستگی به میزان آلودگی و نوع ماده دارد.
- آیا میتوان از سیستم برای مکش همزمان چندین اپراتور (چندین شلنگ) استفاده کرد؟بله، در طراحی شبکه لولهکشی، میتوان چندین شیر والو (ایستگاه) تعبیه کرد. ظرفیت پمپ باید به گونهای انتخاب شود که با باز شدن حداکثر تعداد همزمان شیرها (مثلاً ۳ ایستگاه)، افت فشار چندان زیاد نشود.
- آیا FLVAC CENTRAL E برای محیطهای با دمای بالا (مانند کنار کوره) مناسب است؟پمپ روتز معمولی تا دمای ۴۰ درجه محیط کار میکند. برای محیطهای گرمتر (۶۰-۸۰ درجه)، باید از پمپ روتز با خنککننده آب (Water-Cooled) یا تابشگیر حرارتی استفاده کرد.
- آیا امکان بازیافت هوای خروجی (هوای تمیز) از دستگاه وجود دارد؟بله، در صورت استفاده از فیلترهای با راندمان بالا (HEPA یا H13) که ذرات زیر میکرون را جذب میکنند، هوای خروجی به قدری تمیز است که میتواند مستقیماً به داخل کارخانه بازگردد (Recirculation) و از اتلاف انرژی گرمایشی جلوگیری کند.
- آیا میتوان از این سیستم برای تخلیه کامیون و واگنهای ریلی نیز استفاده کرد؟بله، با نصب یک قیف (Hopper) و اتصال آن به سیستم مرکزی، میتوان مواد پودری (مانند سیمان، آرد، شکر) را از داخل کامیون به سیلوهای ذخیره تخلیه کرد (Pneumatic Unloading).
- آیا شرکت فلامک ماشین خدمات آموزش اپراتورها و پرسنل تعمیرات را ارائه میدهد؟بله، یکی از خدمات کلیدی فلامک ماشین، آموزش تخصصی پرسنل شما در محل کارخانه است. این آموزش شامل نحوه راهاندازی ایمن، عیبیابی اولیه، سرویس و تعویض قطعات مصرفی میباشد.
