کویتاسیون واترجت صنعتی چیست و چگونه باعث کاهش عمر پمپ میشود؟
یکی از مخربترین پدیدههایی که در پمپهای فشار قوی صنعتی رخ میدهد، کویتاسیون (Cavitation) است. این پدیده که اغلب با نام کاویتاسیون نیز شناخته میشود، نهتنها راندمان دستگاه را به شدت کاهش میدهد، بلکه در صورت عدم کنترل، میتواند هزینههای هنگفتی را برای تعمیر و تعویض قطعات اساسی پمپ ایجاد کند. با وجود اینکه بسیاری از کاربران حرفهای واترجتهای صنعتی با این اصطلاح آشنا هستند، اما همچنان ابهامات زیادی در مورد چگونگی شکلگیری، تشخیص و روشهای جلوگیری از آن وجود دارد. در این مقاله از مجموعه مقالات تخصصی فلامک ماشین، به بررسی عمیق پدیده کویتاسیون در واترجتهای صنعتی، تأثیر آن بر عمر مفید پمپ و راهکارهای عملی برای تشخیص و پیشگیری از این آسیب جدی میپردازیم.
در صورت نیاز به کسب اطلاعات بیشتر درمورد کویتاسیون واترجت صنعتی میتوانید با شمارهی 09912817939 یا تلفن ثابت 02159381 تماس حاصل فرمایید و یا ویدئوهای نظافتی را در وبسایت Falamakmachine.TV مشاهده کنید.
کویتاسیون واترجت صنعتی چیست و چه ماهیتی دارد؟
کویتاسیون یا کاویتاسیون، در لغت به معنای ایجاد حفره یا خلأ است. در علم مکانیک سیالات و بهطور خاص در پمپهای صنعتی مانند واترجت صنعتی، این پدیده زمانی رخ میدهد که فشار مطلق سیال در نقطهای از سیستم (معمولاً در ناحیه مکش یا داخل پروانه پمپ) به کمتر از فشار بخار اشباع آن سیال در دمای معین برسد. در این شرایط، مایع شروع به جوشیدن و تشکیل حبابهای بخار (حفرههای گازی) میکند. این حبابها درست در نقطهای شکل میگیرند که سرعت سیال بالاترین و فشار محلی پایینترین مقدار خود را دارد.
ماهیت خطرناک این پدیده در فرآیند برگشت و انفجار این حبابها نهفته است. وقتی این حبابهای بخار به مناطقی با فشار بالاتر (مانند خروجی پرههای پروانه) منتقل میشوند، بهطور ناگهانی و با شدتی بسیار بالا متراکم و منفجر میشوند. این انفجارهای ریز و پیدرپی، امواج ضربهای مافوق صوت و بسیار مخربی تولید میکنند که میتوانند سطح فلزی پروانه و بدنه پمپ را فرسایش داده و در طولانیمدت منجر به تخریب کامل قطعات شوند.
علت اصلی ایجاد کویتاسیون در پمپ واترجت صنعتی چیست؟
کویتاسیون یک پدیدهی چندعاملی است و بهندرت یک علت واحد باعث ایجاد آن میشود. درک دقیق این عوامل، اولین گام برای پیشگیری از این آسیب جدی است. بهطور کلی، میتوان دلایل اصلی وقوع کویتاسیون در یک واترجت صنعتی را به سه دسته کلی تقسیم کرد:
۱. کاهش فشار مطلق در دهانه مکش پمپ
پایینترین سطح فشار در یک پمپ، درست در دهانهی ورودی یا مکش آن رخ میدهد. اگر فشار مطلق آب در این نقطه به زیر فشار بخار اشباع برسد، فرآیند کویتاسیون آغاز میشود. این کاهش فشار میتواند ناشی از عوامل مختلفی باشد؛ از جمله طراحی نامناسب لولهکشی مکش، قطر کم لوله، طول زیاد لوله، وجود خمهای تند یا اتصالات غیراستاندارد که همگی باعث افزایش افت فشار در مسیر مکش میشوند.
۲. دمای بالای سیال ورودی
فشار بخار اشباع یک مایع با افزایش دما، افزایش مییابد. به عبارت سادهتر، هرچه آب ورودی به پمپ گرمتر باشد، به فشار کمتری برای به جوش آمدن و تشکیل حباب نیاز دارد. در بسیاری از کاربردهای صنعتی که از واترجتهای آب گرم استفاده میشود، این موضوع به یک چالش جدی تبدیل میشود و کارشناسان باید محاسبات دقیقتری را برای جلوگیری از کویتاسیون انجام دهند.
۳. افزایش ارتفاع مکش یا کاهش فشار هوا
ارتفاع مکش (فاصله عمودی از سطح آب مخزن تغذیه تا مرکز پروانه پمپ) یکی از پارامترهای حیاتی است. هرچه این ارتفاع بیشتر باشد، فشار موجود در دهانه مکش پمپ کمتر خواهد بود. همچنین، در مناطقی که فشار اتمسفر پایینتر است، توانایی پمپ برای مکش آب کاهش یافته و احتمال وقوع کویتاسیون افزایش مییابد.
چگونه کویتاسیون باعث کاهش عمر پمپ واترجت میشود؟
کویتاسیون یک قاتل خاموش برای پمپهای صنعتی است. بسیاری از کاربران، آسیبهای ناشی از آن را با سایش طبیعی یا کهنگی قطعات اشتباه میگیرند، درحالیکه علت اصلی، این پدیدهی مخرب است. مکانیسمهای اصلی کاهش عمر پمپ توسط کویتاسیون به شرح زیر است:
فرسایش مکانیکی شدید (Erosion)
قویترین و بارزترین آسیب کویتاسیون، فرسایش مکانیکی سطوح فلزی است. انفجار حبابهای بخار، امواج ضربهای با فشارهای بسیار بالا (چندین هزار بار) و در فرکانسهای فوقالعاده بالا تولید میکند. این ضربات مداوم و پرقدرت، بهمرور زمان لایههای سطحی فلز را میکَنند و باعث ایجاد حفرههایی روی سطح پروانه و بدنه پمپ میشوند. این حفرهها که شبیه به اثر خوردگی فلز هستند، باعث کاهش ضخامت و استحکام قطعات شده و زمینه را برای شکست ناگهانی آنها فراهم میکنند.
کاهش شدید راندمان هیدرولیکی
تشکیل حبابهای بخار در مسیر حرکت سیال، سطح مقطع مؤثر برای عبور مایع را کاهش میدهد. این امر منجر به کاهش دبی خروجی پمپ و نوسان در فشار خروجی میشود. پمپی که درگیر کویتاسیون است، باید تلاش بیشتری برای حفظ فشار خروجی موردنظر انجام دهد، که این خود منجر به مصرف انرژی بیشتر و گرمشدن پمپ میشود.
افزایش دما و ایجاد حرارت موضعی
هرچند انفجار حبابها باعث خنکشدن موضعی میشود، اما روند کلی کویتاسیون، انرژی مکانیکی را به گرما تبدیل کرده و دمای کلی پمپ را افزایش میدهد. این افزایش دما، بهویژه در اطراف سیلهای مکانیکی و یاتاقانها، میتواند باعث تسریع در سایش و کاهش عمر روانکارها شود و در نهایت به خرابی این قطعات حساس منجر گردد.
علائم کویتاسیون در واترجت صنعتی چیست و چگونه آن را تشخیص دهیم؟
تشخیص زودهنگام کویتاسیون، کلید اصلی جلوگیری از آسیبهای گسترده و پرهزینه است. خوشبختانه، کویتاسیون معمولاً با مجموعهای از نشانههای فیزیکی و صوتی خود را آشکار میسازد که هر کاربر آگاهی میتواند آنها را تشخیص دهد.
۱. صدا و لرزش غیرعادی: اولین و بارزترین نشانه
معروفترین و بارزترین نشانهی کویتاسیون، صدای مشخص و غیرعادی است که از پمپ شنیده میشود. این صدا، که اغلب بهعنوان صدای شنریزه یا ماسه در داخل پمپ توصیف میشود، یک صدای تیز، خشخشمانند و با فرکانس بالا است. در واقع، این همان صدای انفجار حبابهای بخار است که در یک چشمبههمزدن دهها هزار بار تکرار میشود. همزمان با این صدا، معمولاً لرزشی غیرعادی نیز در بدنه پمپ و لولههای اتصال احساس میشود که با لرزش نرمال دستگاه تفاوت آشکاری دارد.
۲. کاهش فشار و نوسان خروجی
اگر واترجت شما قادر به رسیدن به فشار نامی خود نیست و یا فشار خروجی بهصورت مداوم و بدون دلیل مشخصی در حال نوسان است، میتواند نشانهای از وجود کویتاسیون باشد. این نوسان بهدلیل تشکیل و انفجار مداوم حبابها در محفظه پمپ رخ میدهد که جریان را دچار اختلال میکند.
۳. کاهش عملکرد و راندمان شستشو
کاهش محسوس در قدرت آب خروجی و تأثیر آن بر روی سطوح شستشو، از دیگر علائم است. اگر با وجود سالم بودن نازل و عدم گرفتگی فیلترها، کیفیت شستشوی واترجت کاهش یافته است، حتماً پدیده کویتاسیون را بررسی کنید.
۴. گرمشدن بیش از حد پمپ
پمپ واترجت بهطور طبیعی در حین کار گرم میشود، اما اگر دمای بدنه پمپ بهطور قابلتوجهی از حد معمول بالاتر رفت و این افزایش دما با افت فشار همراه بود، احتمال وقوع کویتاسیون وجود دارد.

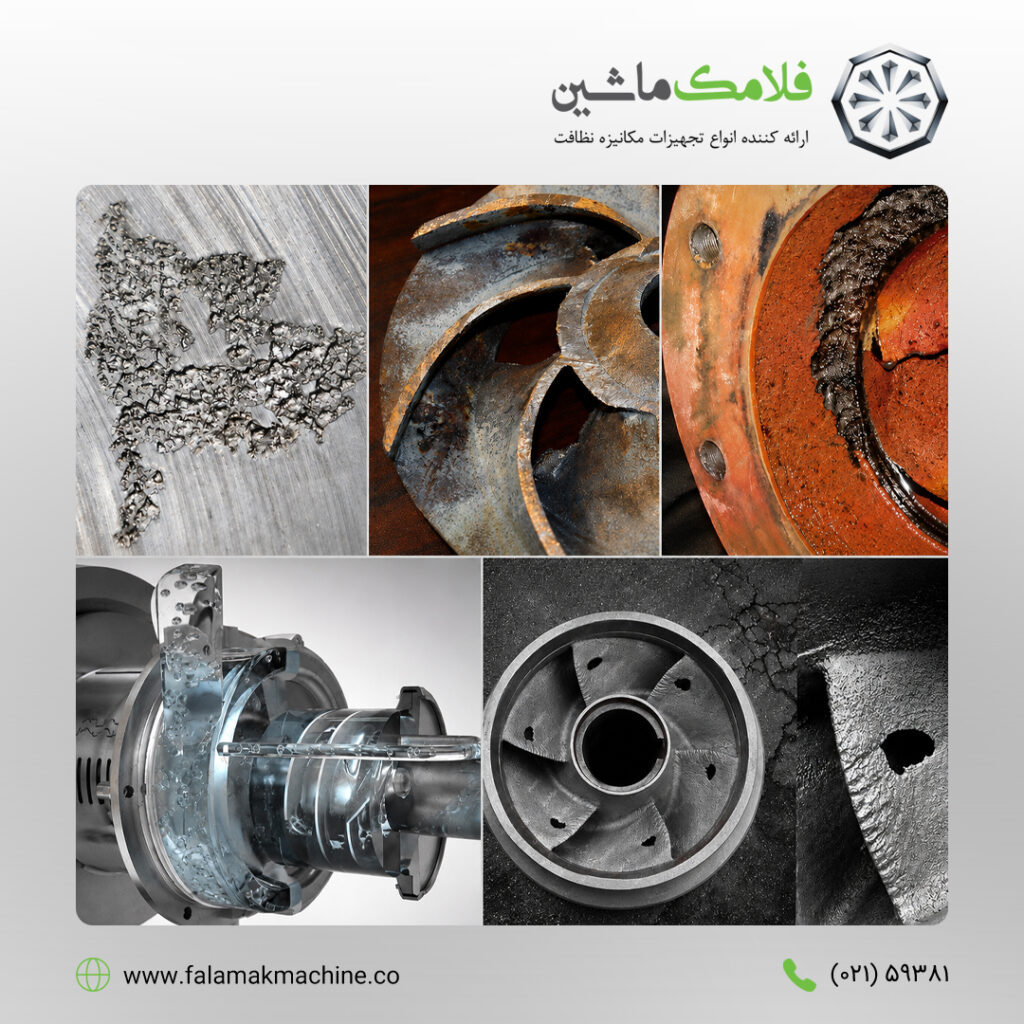

۵. وجود حفرههای کوچک روی پروانه
در بازدیدهای دورهای و زمان سرویس دستگاه، بررسی ظاهری پروانه و بدنه داخلی پمپ میتواند اطلاعات ارزشمندی را در اختیار ما قرار دهد. وجود حفرههای ریز، خوردگیهای نقطهای و سطحی شبیه به پوست پرتقال بر روی پروانه و سطح داخلی پمپ، نشاندهندهی قطعی آسیبهای ناشی از کویتاسیون در گذشته است.
روشهای جلوگیری از کویتاسیون در واترجت صنعتی
پیشگیری از کویتاسیون بسیار سادهتر و کمهزینهتر از تعمیر و تعویض قطعات آسیبدیده است. با رعایت یکسری اصول ساده در طراحی سیستم و نگهداری دستگاه، میتوان بهطور مؤثری از بروز این پدیده جلوگیری کرد.
۱. محاسبه و تأمین NPSH کافی
مهمترین پارامتر برای جلوگیری از کویتاسیون، تأمین NPSH (Net Positive Suction Head) کافی است. این مفهوم که در بخش بعدی بهتفصیل به آن خواهیم پرداخت، در واقع بیانگر میزان فشار مثبت در دهانه مکش پمپ است. برای هر پمپ، یک مقدار مشخص به نام NPSH مورد نیاز (NPSHr) تعریف شده است که توسط سازنده اعلام میشود. کاربر باید شرایط سیستم را بهگونهای طراحی کند که NPSH موجود (NPSHa) همیشه از NPSHr بزرگتر باشد.
۲. طراحی و اجرای صحیح خط مکش
برای کاهش افت فشار و جلوگیری از کویتاسیون، رعایت نکات زیر در مسیر مکش ضروری است:
- قطر لوله مکش نباید از قطر دهانه مکش پمپ کوچکتر باشد؛ معمولاً یک یا دو سایز بزرگتر انتخاب میشود.
- طول لوله مکش تا حد امکان کوتاه انتخاب شود.
- از خمهای تند و اتصالات غیرضروری در مسیر مکش خودداری شود.
- از نصب فیلترهای بسیار ریز و با مساحت کم در مسیر مکش پرهیز شود؛ چرا که باعث افزایش افت فشار میشوند.
۳. کنترل دمای آب ورودی
همانطور که گفته شد، دمای آب تأثیر مستقیمی بر فشار بخار اشباع و در نتیجه NPSH موجود دارد. تا حد امکان از ورود آب با دمای بالا (بهویژه بالای ۴۰ درجه سانتیگراد) به پمپ خودداری کنید. در کاربردهای آب گرم، حتماً با کارشناسان فنی برای محاسبه دقیق مشورت کنید.
۴. کاهش ارتفاع مکش
اگر امکان تغییر جایگاه پمپ و مخزن آب وجود دارد، پمپ را تا حد ممکن به مخزن آب تغذیه نزدیک کنید. بهترین حالت، قرار گرفتن پمپ در سطحی پایینتر از مخزن آب است تا آب بهصورت ثقلی وارد پمپ شود (مکش مثبت).
تفاوت کویتاسیون با پدیده هواگیری یا همان گیج شدن پمپ
بسیاری از کاربران، کویتاسیون را با پدیدهی ورود هوا به پمپ (Air Binding یا گیج شدن) اشتباه میگیرند. درحالیکه این دو پدیده کاملاً متفاوت هستند و شناخت تفاوت آنها برای عیبیابی صحیح ضروری است. در جدول زیر، تفاوتهای کلیدی این دو پدیده را مقایسه کردهایم:
تأثیر کویتاسیون بر سیل مکانیکی و سایر قطعات پمپ
اگرچه پروانه بیشترین آسیب را از کویتاسیون میبیند، اما این پدیده اثرات مخربی بر سایر اجزای پمپ نیز دارد. سیل مکانیکی (مکانیکال سیل) یکی از حساسترین قطعات پمپ است که در معرض آسیب ناشی از این پدیده قرار دارد. لرزشهای شدید ناشی از انفجار حبابها و همچنین افزایش دمای موضعی، باعث از بین رفتن لایه روانکار بین دو سطح سیل شده و در نتیجه سایش سریع و نشت از آن ناحیه را به همراه دارد. همچنین، یاتاقانها (بلبرینگها) به دلیل لرزشهای غیرعادی و افزایش بار دینامیکی، عمر مفید خود را از دست میدهند.
هزینههای پنهان کویتاسیون در یک مجموعه صنعتی
آسیبهای ناشی از کویتاسیون، تنها به هزینه تعویض پروانه و تعمیر پمپ محدود نمیشود. در یک نگاه جامعتر، هزینههای پنهان این پدیده میتواند به مراتب بیشتر باشد:
- توقف تولید: خرابی پمپ واترجت میتواند خط تولید یا عملیات نظافت صنعتی را برای ساعتها یا روزها متوقف کند. این توقف، هزینۀ بسیار سنگینتری نسبت به خود تعمیرات دارد.
- کاهش بهرهوری اپراتورها: کاهش راندمان پمپ به معنای زمان بیشتر برای انجام یک کار مشخص است. اپراتورها برای رسیدن به نتیجه مطلوب، زمان بیشتری صرف میکنند که این بهمعنای افزایش هزینههای نیروی انسانی است.
- افزایش مصرف انرژی: پمپی که درگیر کویتاسیون است، برای تولید همان فشار، جریان بیشتری مصرف کرده و بهتبع آن، هزینههای برق مصرفی مجموعه را افزایش میدهد.
- خرابیهای زنجیرهای: همانطور که اشاره شد، کویتاسیون تنها به یک قطعه محدود نمیشود و میتواند بهمرور زمان به مجموعهای از قطعات پمپ آسیب برساند که هزینه تعویض همزمان آنها بسیار بالا خواهد بود.
نقش طراحی پمپ در مقاومت به کویتاسیون
همۀ پمپهای فشار قوی به یک اندازه در برابر کویتاسیون مقاوم نیستند. طراحی هیدرولیکی پروانه، جنس مواد بهکاررفته در ساخت آن و همچنین مکانیزم مکش پمپ، نقش تعیینکنندهای در میزان مقاومت آن در برابر این پدیده دارند. پمپهایی که در آنها از پروفیلهای پره با طراحی پیشرفته و مواد با استحکام بالا استفاده شده است، دیرتر دچار فرسایش کویتاسیونی میشوند. به همین دلیل، انتخاب یک واترجت صنعتی با کیفیت و از برندهای معتبر که مهندسی دقیقی بر روی پارامترهای هیدرولیکی آن انجام شده است، تا حد زیادی از بروز مشکلات جدی کویتاسیون در بلندمدت جلوگیری میکند. شرکت فلامک ماشین بهعنوان نماینده رسمی محصولات IPC، همواره محصولاتی را عرضه میکند که از این حیث در سطح بالایی از کیفیت قرار دارند.
درصورت نیاز میتوانید درمورد 10 اشتباه رایج در سرویس سوییپر صنعتی که باعث خرابی دستگاه میشود از طریق لینک مقالات سایت اطلاعات کسب کنید.
سؤالات متداول
- کویتاسیون واترجت صنعتی چیست؟
کویتاسیون پدیدهای است که در اثر کاهش فشار سیال به زیر فشار بخار اشباع، حبابهای بخار در داخل پمپ تشکیل شده و با انفجار این حبابها، امواج ضربهای به قطعات پمپ آسیب میزند. - علت ایجاد کویتاسیون در واترجت صنعتی چیست؟
دلایل اصلی شامل کاهش فشار در دهانه مکش، دمای بالای آب ورودی، طراحی نامناسب لولهکشی مکش و افزایش ارتفاع مکش است. - چگونه کویتاسیون باعث خرابی پمپ واترجت میشود؟
با ایجاد حفرههای کوچک روی سطح فلز (فرسایش مکانیکی)، کاهش شدید راندمان، افزایش دما و در نهایت تخریب پروانه و سایر قطعات حساس. - علائم کویتاسیون در پمپ واترجت صنعتی چیست؟
بارزترین علائم، شنیدن صدای شنریزه از پمپ، نوسان و افت فشار خروجی، کاهش قدرت شستشو و گرمشدن بیش از حد بدنه پمپ است. - آیا صدای غیرعادی میتواند نشانه کویتاسیون باشد؟
بله، صدای خشخش یا تقتق شدید که شبیه عبور شن از داخل پمپ است، یکی از اصلیترین نشانههای کویتاسیون محسوب میشود. - تفاوت کویتاسیون با هوا گرفتن پمپ چیست؟
در کویتاسیون، حباب بخار در اثر کاهش فشار تشکیل میشود، اما در هواگیری، حبابهای هوا از بیرون وارد سیستم میشوند. صدا و نحوه افت فشار در این دو پدیده متفاوت است. - چگونه از ایجاد کویتاسیون در واترجت صنعتی جلوگیری کنیم؟
با تأمین NPSH کافی، طراحی صحیح خط مکش (قطر مناسب، طول کم)، کاهش دمای آب ورودی و کاهش ارتفاع مکش میتوان از کویتاسیون جلوگیری کرد. - آیا دمای آب بر ایجاد کویتاسیون تأثیر دارد؟
بله، هرچه دمای آب بالاتر باشد، فشار بخار اشباع افزایش یافته و احتمال تشکیل حباب بیشتر میشود. - فشار ورودی چه ارتباطی با کویتاسیون دارد؟
هرچه فشار در دهانه مکش پمپ کمتر باشد، احتمال وقوع کویتاسیون بیشتر است. فشار پایین باعث میشود آب زودتر به نقطه جوش برسد. - آیا استفاده از شلنگ بلند باعث کویتاسیون میشود؟
بله، شلنگ بلند و یا با قطر کم، افت فشار بیشتری در مسیر مکش ایجاد کرده و میتواند یکی از عوامل اصلی کویتاسیون باشد. - کویتاسیون چه تأثیری بر عمر سیل مکانیکی پمپ دارد؟
لرزشهای شدید و افزایش دمای ناشی از کویتاسیون، باعث سایش سریع سیل مکانیکی و در نتیجه نشت از آن ناحیه میشود. - آیا کویتاسیون باعث کاهش فشار خروجی واترجت میشود؟
بله، تشکیل حبابهای بخار در مسیر سیال، دبی و فشار خروجی را بهشدت کاهش میدهد. - بهترین روش تشخیص کویتاسیون در پمپ فشار قوی چیست؟
شنیدن صدای غیرعادی، اندازهگیری نوسانات فشار و بازدید دورهای پروانه از نظر وجود حفرههای سطحی، بهترین روشهای تشخیص هستند. - هزینه تعمیر آسیب ناشی از کویتاسیون چقدر است؟
این هزینه بسته به میزان آسیب به پروانه، سیل و یاتاقانها متفاوت است، اما معمولاً میتواند بسیار سنگینتر از هزینههای پیشگیرانه باشد. - آیا سرویس منظم میتواند از کویتاسیون جلوگیری کند؟
سرویس منظم با بررسی فیلترها، اتصالات و اندازهگیری فشار مکش، از بروز شرایطی که منجر به کویتاسیون میشوند، جلوگیری میکند.
